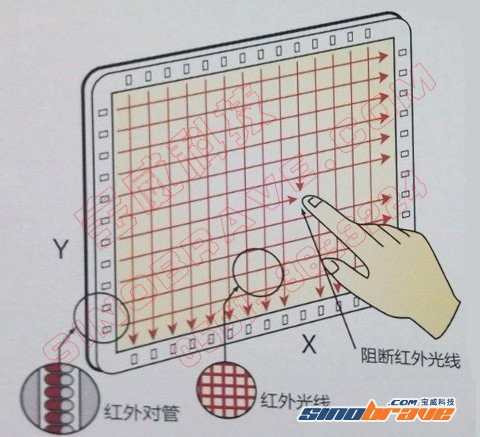

红外式触摸屏的结构非常简单，在屏幕的四边排布了红外发射管与红外接收管，并且把它们一一对应起来，进而形成一个横竖交叉的红外线网。只要有物体接触屏幕上任何一点时，便会阻挡了该位置的红外线（如果物体对红外线几乎不吸收，并且让红外线接近100%通过的话，红外触摸屏失效），控制器即时算出触摸点的坐标位置。说白了，其实就是将美国大片中经常出现的红外防盗系统缩小，再加上一个坐标计算系统。

红外式触摸屏

红外线式触摸屏价格便宜、安装容易、能较好地感应轻微触摸与快速触摸，可以用在不同档次的计算机上；不受电流、电压和静电干扰，适宜于某些恶劣的环境；也没有电容充放电过程，响应速度比电容式快，分辨率与成本密切相关。可是红外线式触摸屏不防水和怕污垢，任何细小的外来物都会引起误差，影响其性能，只适用于环境较好、无红外线和强光干扰的各类公共场所、办公室以及要求不是非常精密的工业控制现场。
