磁控、触控、光控、线控电路图工作原理

发布时间:2011-12-04 14:04:50我本沉默浏览:

磁控:

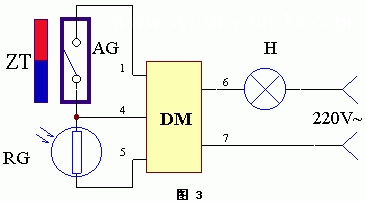

  该装置应用电路工作原理如图3。它可用于仓库、办公室或其它场所作开门灯之用。当永久磁铁ZT与干簧管AG靠得很近时,由于磁力线的作用,使AG内两触片断开,控制器DM的④端无电压,照明灯H中无电流通过,故灯H熄灭。一旦大门打开,控制器DM开通,H点亮。

磁控电路


  白天由于光照较强,光敏电阻RG的内阻很小,即使AG闭合,R与RG的分压也小于1.6V,故白天打开大门,H是不会点亮的。夜晚相当于RG两极开路,故控制器DM的④端电压高于1.6V,H点亮。RG可用MG45-32非密封型光敏电阻,AG可作Φ3-4mm的干簧管(常闭型)。

触控电路图工作原理

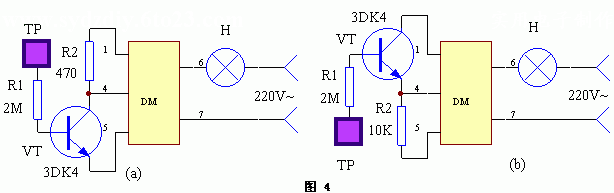

  该装置应用电路工作原理如下图(a)、(b)。在(a)中,当无人触及金属片TP时,三极管VT截止,控制器DM的④脚处于高电平状态,信号灯H点亮。一旦有人触及金属片TP时,三极管VT导通,导致控制器DM的④脚电压下降,H减光直至熄灭。(b)也是一种触控器,它的功能正好所(a)所示相反,它是即触即亮型。


触控电路



光控电路图工作原理

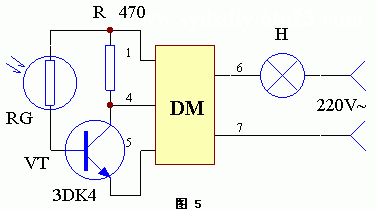

  工作原理:该装置应用电路工作原理如下图。在白天,由于光照较强,光敏电阻RG的内阻很小,此时有较大电流通过RG而使三极管VT饱和导通,VT饱和后,控制器DM的④端电压远低于1.6V,故DM内部截止,照明灯H不能点亮。
  当夜晚来临,光线变暗,照射在RG上的光通量减弱,RG的内阻变得越来越大,控制器DM内部电路亦逐渐开通,从而有电流通过照明灯H而使其发光。该电路系软启动方式,即照明灯H的灯丝由红逐渐过渡到白炽状态,并且在红丝时不易产生闪烁现象。


光控电路

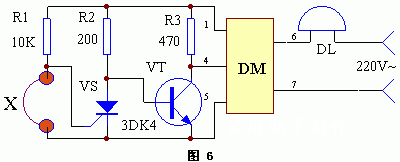

  该装置应用电路工作原理如图6。它的典型应用是作为线断式防盗报警器。X是一根很细的漆包线,将它接入电路中,导致单向可控硅VS的触发极对地短路。故VS不能触发导通,此时三极管VT处于饱和状态,导致控制器DM的④端为低电平(低于1.6V),DM截止,报警铃DL不通电,故报警器不工作。

线控电路

  一旦有人绊断细丝X,即有电流通入VS的触发极,于是VS导通并自锁,使得三极管VT的基极处于低电平,VT截止,DM的④端变成高电平,于是DM导通,使DL通电工作,发出报警声。
